Garáže textilní - popis

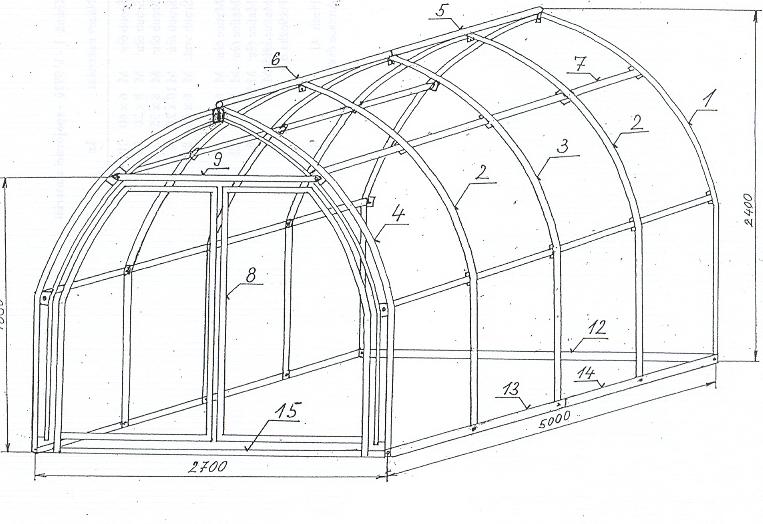

Soupis dílů :

1 - 2 ks : zadní oblouk

2 - 4 ks : boční oblouk

3 - 2 ks : střední oblouk

4 - 2 ks : přední oblouk

5 - 1 ks : hřebenový díl zadní

6 - 1 ks : hřebenový díl přední

7 -16 ks : podélníky, jsou-li označeny, je nutné je použít pro přední pole

8 - 2 ks : vratové rámy

9 - 1 ks : vchodová tyč

Díly 1 až 9 jsou vyrobeny z trubek průměr 26x1,5 mm

12 - 1 ks : zadní díl kotvícího rámu

13 - 2 ks : přední boční díl kotvícího rámu, označeno barevně

14 - 2 ks : zadní boční díl kotvícího rámu

15 - 1 ks : přední díl kotvícího rámu ( ocel plochá 30x5 mm )

Díly 12 až 14 jsou vyrobeny z profilu L 30x30x3 mm

Povrchová úprava - žárový zinek.

16 - 7 ks : kolík kotvící – L profil 30x30x3/450 mm

17 - 1 ks : plachta krycí – PE plachtovina šedé barvy odolná slunečnímu záření

18 - 1 ks : plachta štítu – čirá fólie odolná slunečnímu záření

19 - 2 ks : plachta vrat – PE plachtovina šedé barvy odolná slunečnímu záčení

20 - sada : spojovací díly

Spojení jednotlivých dílů je šroubové

Postup sestavení:

a)      sestavení zadního oblouku (1) v ležící poloze s hřebenovým dílem (5)

b)      v této poloze pomocí dílů (2) a (7) sestavíme jedno pole a podélníky pole dalšího

c)      takto sestavené pole vzpřímíme a další pole dokompletujeme (3), (2), (4)

d)     přípojíme díly kotvícího rámu (označené díly směřují ke vchodu)

e)      připevnění plachty štítu (18)

f)       přehození krycí plachty (17) a její ukotvení pomocí lan. Je-li plachta v požadované

poloze, přední stranu plachty fixujeme pomocí hliníkových plíšků, které ohneme.

g)      připevnění plachty vrat na vratové rámy

h)      nasazení vrat

Garáž postaví dvě osoby cca za 2 hodiny

Není-li možné provést kotvení rámu pomocí kolíků (pevná plocha), doporučujeme zavěšení těžkých předmětů ( beton.dlaždice ) na boky vpředu a uprostřed vzadu.
